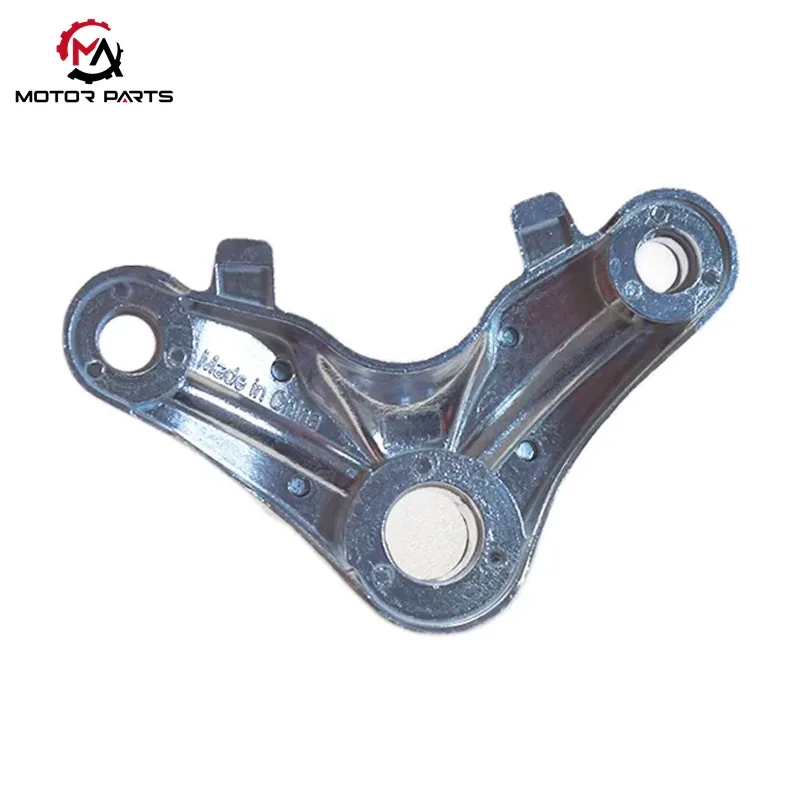

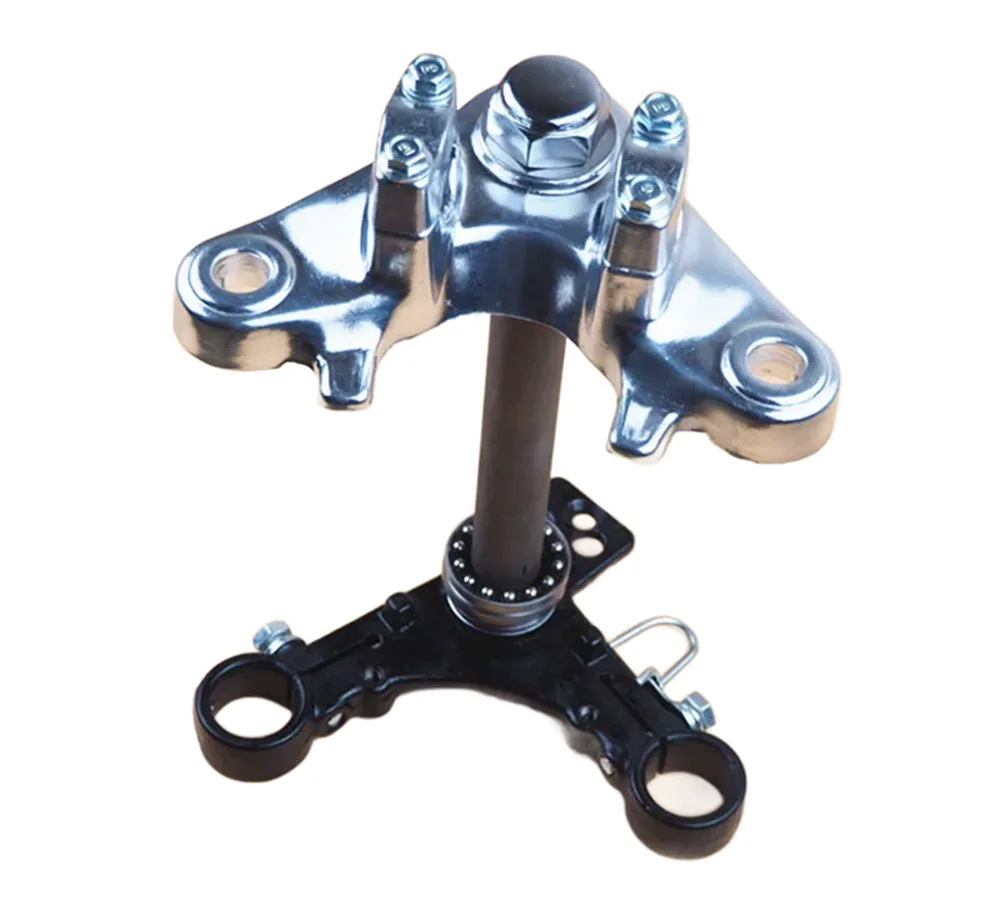

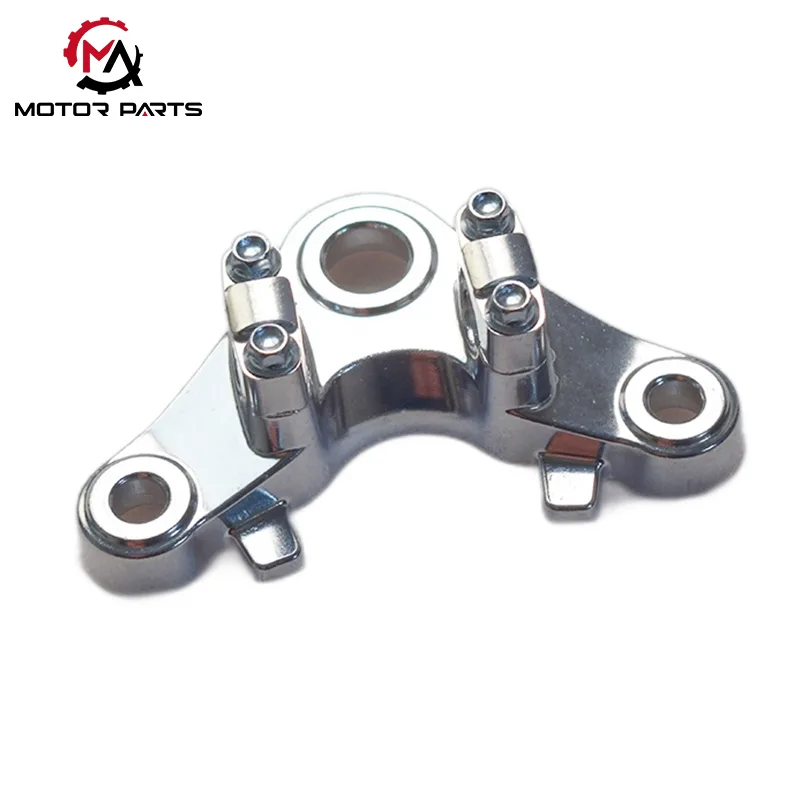

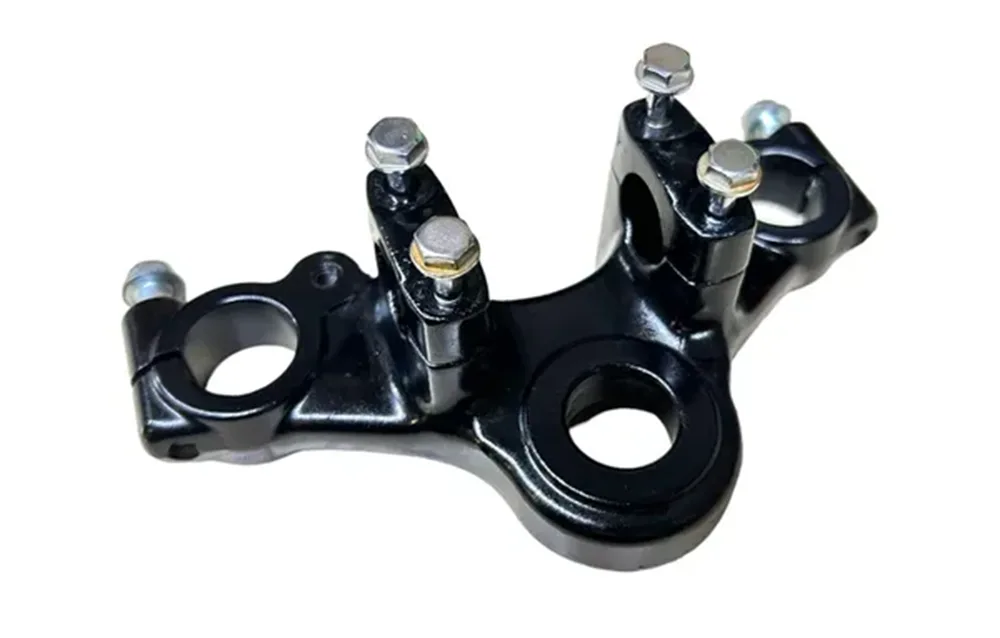

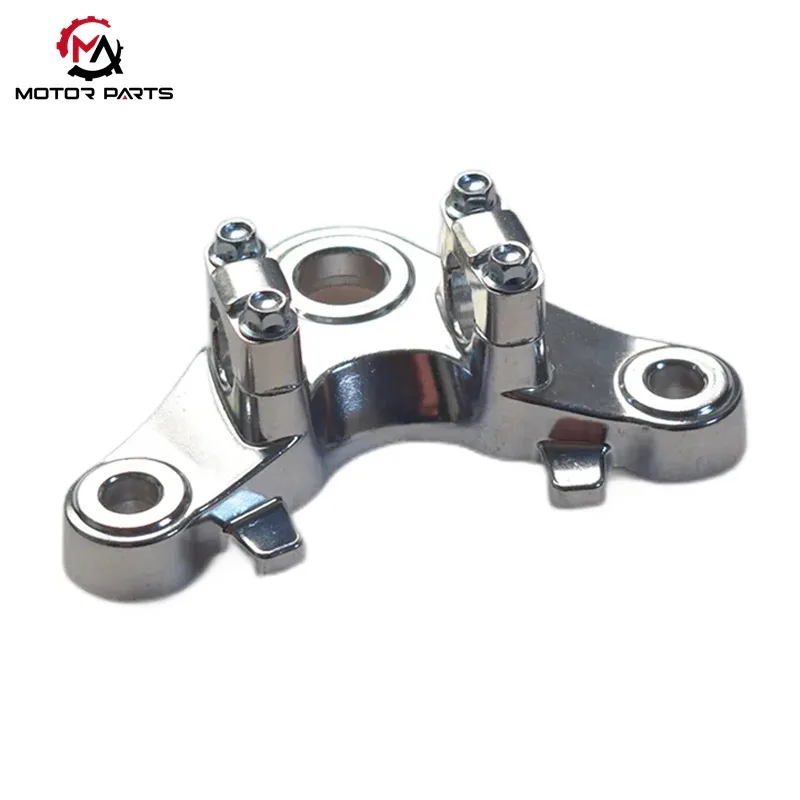

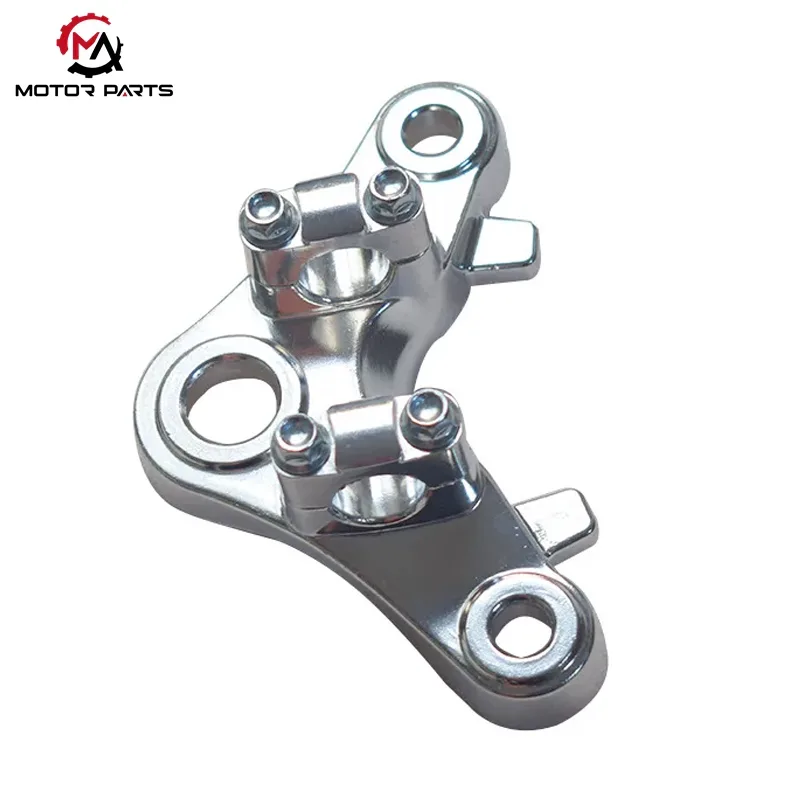

Honda CG125 Motosiklet Üst birləşdirici lövhə

Max Trading, motosikletin struktur komponentlərinin R&D və tədarükü sahəsində ixtisaslaşmışdır. CG125 çəngəlini, amortizatorları və çərçivəni birləşdirən əsas yükdaşıyıcı və sükan komponenti olan Honda CG125 Motosiklet Üst Qoşulma Plitəsi dörd ölçü üzrə mühəndislik optimallaşdırmasından keçib: struktur mexanika, materialın işlənməsi, quraşdırma uyğunluğu və uzunmüddətli davamlılıq. Bu yuxarı birləşdirici lövhədə sənaye standartı bumeranq forması və zonalı qalınlıq dizaynı, inteqrasiya olunmuş möhkəmləndirici qabırğalar və qövsvari çəki azaldan boşluq ilə birləşən üçbucaqlı üç nöqtəli deşik planı var. Həm yüksək gücə, həm də yüngül tikintiyə nail olur. Elektroforez, toz örtük və sinkləmə daxil olmaqla bir çox antikorroziya müalicəsi onun yağışlı, palçıqlı və kələ-kötür mühitlərə uzunmüddətli uyğunlaşmasını təmin edir.

Honda CG125 Motosiklet Üst Qoşulma Plitəsi 22-28 mm mərkəz oturacaq borusu diametrləri, 130-150 mm amortizator deşikləri və M10/M12 universal boltlar ilə uyğun gəlir. Adi istifadəçilər onu standart alətlərdən istifadə edərək asanlıqla sökə və əvəz edə bilərlər. O, əl sürüşməsinin qarşısını almaq üçün sabit aşağı sürətlə idarəetməni təmin edir və həmçinin yüksək sürətlə sükanın dayanıqlığını yaxşılaşdırır, həm yeni başlayanlar üçün əlverişli xüsusiyyətlərə, həm də avtomobilin dayanıqlığına dair təcrübəli sürücülərin tələblərinə cavab verir.

Struktur Dizayn və Gərginlik Təhlili: Ətraflı İzahat

I. Ümumi Struktur Layout Layihəsi

CG125 motosikletinin ön sistemində yuxarı birləşdirici lövhə ön çəngəli, amortizatoru və çərçivəni birləşdirən əsas yükdaşıyıcı komponentdir. Honda CG125 Motosikletinin Üst Qoşulma Plateni sənaye standartı olan "bumeranq forması" konstruksiya dizaynını qəbul edərək, elmi olaraq hazırlanmış deşik yerləşdirmə vasitəsilə sabit yük paylanmasına və dəqiq sükan idarəetməsinə nail olur.

Üç Nöqtəli Delik Düzəlişi

Mərkəzi dəlik: Ön çəngəl sükan borusu montaj çuxuru, diametri təxminən 25 mm

Sol və sağ deşiklər: Ön amortizatorun bərkidilməsi delikləri, yan məsafə 130–150mm

Stress Strukturunun Xüsusiyyətləri

Üç nöqtə sabit üçbucaqlı bir quruluş meydana gətirir

Sükan qüvvəsi və amortizatorun zərbə qüvvəsi çərçivəyə bərabər şəkildə ötürülür

Lokallaşdırılmış stress konsentrasiyasını effektiv şəkildə azaldır və ümumi struktur sabitliyini yaxşılaşdırır

Bu konstruksiya xüsusilə şəhər yollarında və mürəkkəb yol şəraitində sabit idarəetməni saxlayaraq CG125 kimi şəhərətrafı motosikletlər üçün uyğundur.

II. Plitənin qalınlığı və mexaniki optimallaşdırma dizaynı

Güc və yüngül tələbləri tarazlaşdırmaq üçün yuxarı birləşdirici lövhə müxtəlif sahələrdə fərqli konstruktiv dizayndan istifadə edir:

Qalınlaşmış nüvənin daşıyıcı sahəsi

Mərkəzi sahənin qalınlığı: 8-12 mm

Əsas sükan və şaquli yükləri daşıyır

İncəlmiş kənar sahəsi

Kenar qalınlığı 5-8 mm-də idarə olunur

Sərtliyi qoruyarkən ümumi çəki azaldır

Bu bölməli qalınlıq dizaynı yüksək intensivlikli istifadə şəraitində belə strukturun yaxşı yorğunluq müqavimətini saxlamasını təmin edir.

III. Yüngül və Gücləndirilmiş Struktur Dizayn

Honda CG125 Motosiklet Üst Qoşulma Plakasının alt strukturunda performans həndəsi optimallaşdırma vasitəsilə daha da artırılır:

İnteqrasiya edilmiş möhkəmləndirici qabırğalar

Bükülmə və burulma müqavimətini artırır

Ümumi təsir müqavimətini artırır

Qövsvari çəki azaldan boşluqlar

Qeyri-kritik yükdaşıyan sahələrdə çəki azaldılması

Ümumi çəki sırf bərk strukturla müqayisədə təxminən 30% azalıb

Sınıq riskini azaldır və uzunmüddətli etibarlılığı artırır

Materiallar və İstehsal Prosesi

1. Əsas Material Seçim Seçimləri

CG125 seriyalı motosikletlərdə üst birləşdirici lövhə xərc, güc və davamlılıq tələblərini balanslaşdırmaq üçün müxtəlif bazarlarda və versiyalarda müxtəlif yetkin material həllərindən istifadə edir.

Soyuq yayılmış polad lövhə (Əsas həll)

Erkən Honda orijinal hissələri, eləcə də Zongshen və Lifan kimi yerli markalar, soyuq haddelenmiş polad boşqab ştamplama və formalaşdırma proseslərindən çox istifadə olunur.

Nəzarət edilə bilən xərc, kütləvi istehsal üçün uyğundur

Uzunlamasına yükləri daşımaq üçün uyğun olan plastik deformasiyaya güclü müqavimət

Şəhərətrafı motosikletlərdə uzunmüddətli, yüksək tezlikli istifadə üçün çox uyğundur

ADC12 alüminium ərintisi (Yüngül həll)

Bəzi ixrac versiyalarında (məsələn, Braziliya istehsalı olan Avro III emissiya modelləri) kalıp tökmə yolu ilə əmələ gələn ADC12 alüminium ərintisi istifadə olunur:

Ümumi çəki təxminən 25% azalıb

Ön çəngəl təkmilləşdirildikdən sonra sükan çevikliyini effektiv şəkildə yaxşılaşdırır

İdarəetmə performansına üstünlük verən dəyişdirilmiş və ya yüksək səviyyəli modellər üçün daha uyğundur

2. Səthin təmizlənməsi və antikorroziya prosesi

Fərqli iş mühitləri üçün yuxarı birləşdirici lövhə çoxlu səth mühafizə dizaynlarına malikdir:

Elektroforetik örtük + qara toz örtük (Cüt qoruma)

Yerli modellər üçün ümumi həll

Sıx örtük strukturu yağış, palçıq və qum eroziyasına qarşı effektiv şəkildə izolyasiya edir

Cənub bölgələrində rütubətli, yağışlı və tozlu mühitlərdə əla korroziyaya davamlılıq nümayiş etdirir

Sinkləmə prosesi (Orijinal zavod təkmilləşdirilmiş həlli)

Honda orijinal birləşdirici lövhələr bu əsasda sinkləmə müalicəsini birləşdirir

Korroziyaya davamlılığı 500 saatdan çox olan ciddi duz sprey testindən keçdi

Uzun müddətli açıq parkinqdə belə metalın yaşlanmasını əhəmiyyətli dərəcədə gecikdirir

funksiyaya uyğunlaşma

Mərkəzi yükseltici aperturası 22-28 mm diapazonu əhatə edir və müxtəlif markaların ön çəngəl qaldırıcıları ilə uyğun gəlir (məsələn, orijinal 25 mm-lik qaldırıcılar və dəyişdirilmiş 28 mm qalınlığında qaldırıcılar); Quraşdırma çuxurunun diametri 10-12 mm-dir və M10/M12 universal boltlar ilə uyğun gəlir, bu da texniki xidmət zamanı hissələrin dəyişdirilməsini asanlaşdırır və istifadəçilər üçün texniki xidmət xərclərini azaldır.

Yükselticinin uzunluğu Honda CG125 Motosikletinin Üst Qoşulma Plitəsinin təxminən 26 ° irəli əyilmə bucağı ilə qızıl uyğunluq təşkil edərək, 80-110 mm dəqiqliklə hazırlanmışdır. Ciddi mühəndislik mexanikası hesablamaları vasitəsilə sükan dönmə momentinin dəqiq balansına nail olunur. Bu dizayn aşağı sürətlə hərəkət edərkən "əllərə dəymə" fenomenini və yüksək sürətlə hərəkət edərkən "üzən tutacaqların" gizli təhlükəsini effektiv şəkildə aradan qaldırır. O, yeni başlayanlar üçün dostluq sürmə təcrübəsi təmin edə və təcrübəli sürücülərin nəqliyyat vasitəsinin dayanıqlığı üçün ciddi tələblərinə cavab verə bilər.

Lövhənin mürəkkəb əyri səth quruluşu yoxdur, düz səth və açarın işləməsi üçün ayrılmış yer var. Standartlaşdırılmış deşik planı ilə adi istifadəçilər xüsusi avadanlıqlara ehtiyac olmadan yuva alətləri vasitəsilə sökülmə və dəyişdirməni tamamlaya bilərlər.

Məhsul Parametri:

Maks Ticarət Bazarı Planı və Müştəri Xidməti

1.Əsas bazarlar üçün dərin becərmə strategiyası

"Bipolyar artım və qlobal əhatə" bazar modelinin formalaşdırılması:

Əsas inkişaf bazarları: CG125 şəhərətrafı avtomobil aksesuarlarına diqqət yetirərək, tədarük zənciri əməkdaşlığına nail olmaq üçün yerli avtomobil istehsalçılarının xaricdəki bazalarına güvənərək, illik sifariş artım tempi 40%-dən çox olan Cənub-Şərqi Asiya (Vyetnam, İndoneziya); Cənubi Amerika bazarı 2024-cü ildə sifariş həcmində illik 25% artımla yolsuzluq motosiklet hissələrinə diqqət yetirir; Avropa bazarı idman motosiklet modifikasiyası üçün müştərilərin inkişafına diqqət yetirməklə, karbon lifli məhsul texnologiyasının təkmilləşdirilməsi vasitəsilə sertifikatlaşdırma maneələrini aşdı. Məqsəd 2025-ci ilə qədər yüksək səviyyəli məhsulların nisbətini 25%-ə çatdırmaqdır.

2.Müştəri Əlaqələri və Əlavə Dəyərli Xidmətlər

Qiymətləndirilmiş xidmət sistemi: OEM müştəriləri üçün yuxarı birləşdirici lövhənin və ön çəngəlin montaj uyğunluğuna dizayn sonundan müdaxilə etmək və optimallaşdırmaq, məhsul uyğunluğunu və istehsal səmərəliliyini artırmaq üçün zavodda peşəkar texniki komanda yerləşdirilir; Satışdan sonrakı bazarda müştəriləri hədəfə alaraq, hissələrin dəyişdirilməsinə səmərəli cavab vermək üçün sənayedə lider "3 illik ultra uzun zəmanət+48 saat sürətli doldurma" xidmətini təklif edirik. Uzunmüddətli strateji tərəfdaşlar üçün, hədəf regionlardakı bazar tendensiyaları (məsələn, elektrikli motosiklet üçün ayrılmış birləşdirici lövhələr üçün illik 37% artım tempi), rəqiblərin texniki parametrlərinin müqayisəsi və təchizat zənciri xərclərindəki dalğalanmalar kimi əsas məlumatları əhatə edən mütəmadi olaraq dərin bazar təhlili hesabatları çıxarın, müştərilərin satınalma strategiyasını formalaşdırmaq üçün dəqiq qərar qəbul etmə əsasını təmin edin.
