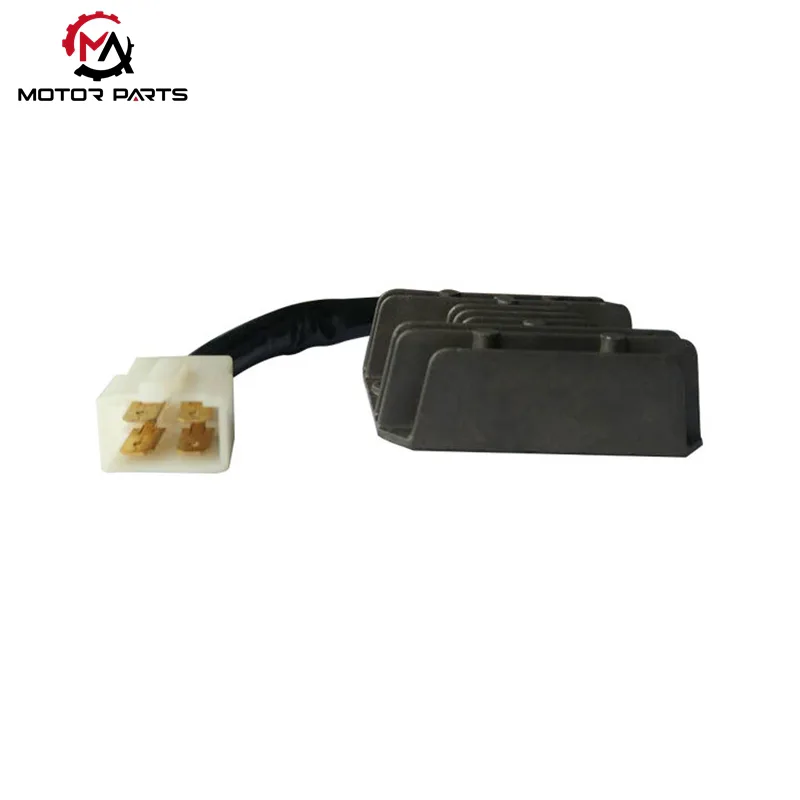

GY6-125 Motosiklet Düzləşdiricisi

GY6-125 Motosiklet Rektifikatoru, həmçinin rektifikator tənzimləyicisi adlanır, maqnit mühərriki və akkumulyatoru ilə birlikdə enerji təchizatı üçbucağı sistemini formalaşdıran mühərrik enerji təchizatı sisteminin "güc mərkəzi"dir. Onun əsas funksiyaları iki əsas hissədə əks olunur:

Düzəliş çevrilməsi:

Maqnit mühərrikinin işləməsi nəticəsində yaranan alternativ cərəyan (AC) cərəyan istiqamətində dövri dəyişikliklər və böyük gərginlik dalğalanmaları xüsusiyyətlərinə malikdir, bu da bort avadanlığını birbaşa enerji ilə təmin edə bilməz. GY6-125 Motosiklet Düzəldicisi, dörd diodun biristiqamətli keçiricilik xüsusiyyətləri vasitəsilə sinus dalğa AC-ni bir istiqamətli pulsasiya edən DC-yə kəsən daxili körpü düzəldici dövrəyə malikdir. Bu proses cərəyanın həmişə eyni istiqamətdə axmasını təmin edən cərəyan üçün "birtərəfli klapan" quraşdırmaq kimidir. Nümunə olaraq 50Hz AC gücünü götürərək, düzəlişdən sonra, avtomobilin audio və alət panelləri kimi DC cihazları üçün adaptiv güc təmin edərək, saniyədə 100 pulsasiya ilə DC gücü təşkil edir.

Gərginlik sabitləşməsinin qorunması:

Müxtəlif iş şəraitində, motosikletin maqnit mühərrikinin çıxış gərginliyi ciddi dalğalanmalar nümayiş etdirir. Boş işləmə zamanı gərginlik 12,5V-ə qədər aşağı düşə bilər, bu da akkumulyatorun float doldurulması tələblərini yerinə yetirməyi çətinləşdirir; Yüksək sürətlə sürərkən, pik gərginlik 12V batareyanın təhlükəsiz diapazonunu üstələyən 100V-dən çox ola bilər. GY6-125 Motosiklet Düzləşdiricisi PWM (Pulse Width Modulation) texnologiyası vasitəsilə çıxış gərginliyini dinamik şəkildə tənzimləyir. Gərginlik 14.8V həddini aşdıqda, artıq gücü boşaltmaq üçün dərhal şunt dövrəsini aktivləşdirin; Gərginlik 13,5V-dən aşağı olduqda, şarj səmərəliliyi artır. Bu mexanizm nəinki qurğuşun-turşu akkumulyator plitələrinin aktiv materialını effektiv şəkildə qoruyur, həddindən artıq yüklənmə və qabarıqlıq nəticəsində qurğuşun sulfat kristallarının əmələ gəlməsinin qarşısını alır, həm də fara rənginin sabit temperaturunu və alışma bobininin daimi alışma enerjisini təmin edir. Praktik tətbiqlərdə bu gərginlik sabitləşdirmə funksiyası ampullərin xidmət müddətini üç dəfədən çox artıra bilər və şamın alovlanmasının müvəffəqiyyət dərəcəsi 99,8% -ə qədər artırıla bilər.

Bu komponent bilavasitə batareyanın ömrünə (məsələn, YTX9-BS akkumulyatorunun doldurulması və boşaldılması mühafizəsi) və işıqlandırma və alışma sisteminin sabitliyinə təsir edir və kiçik yerdəyişməli skuterlərin əsas elektrik komponentidir. Onun performansı avtomobilin elektrik sisteminin davamlılığına birbaşa təsir göstərir - yüksək keyfiyyətli rektifikatorlar akkumulyator dövrlərinin sayını 40% artıra və anormal gərginlik nəticəsində yaranan elektron nasazlıqların hallarını 65%-dən çox azalda bilər.

GY6 125 düzəldici 4 naqilli bir fazalı tip (əsas model)

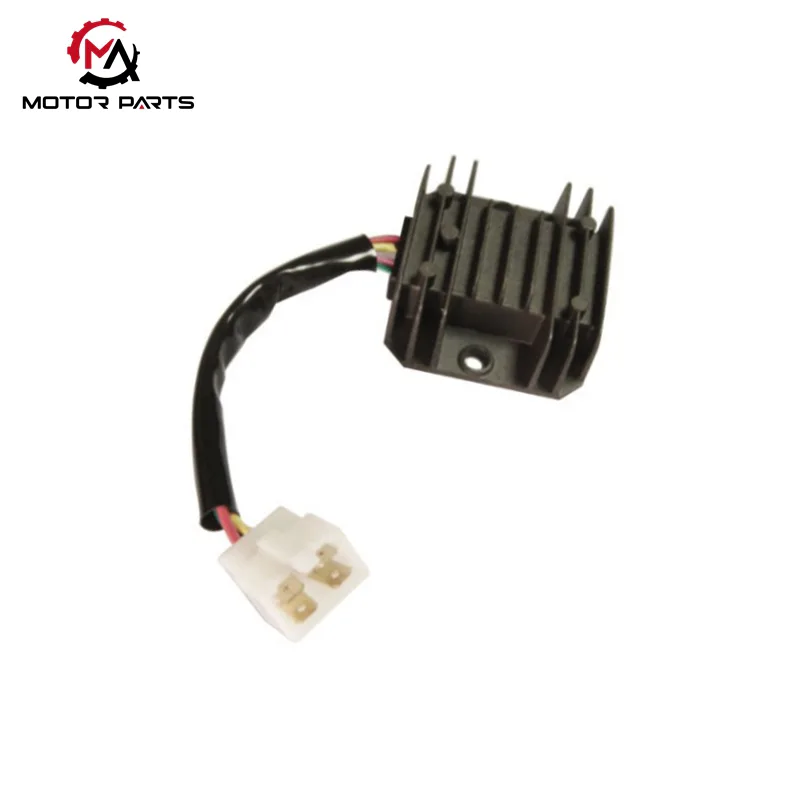

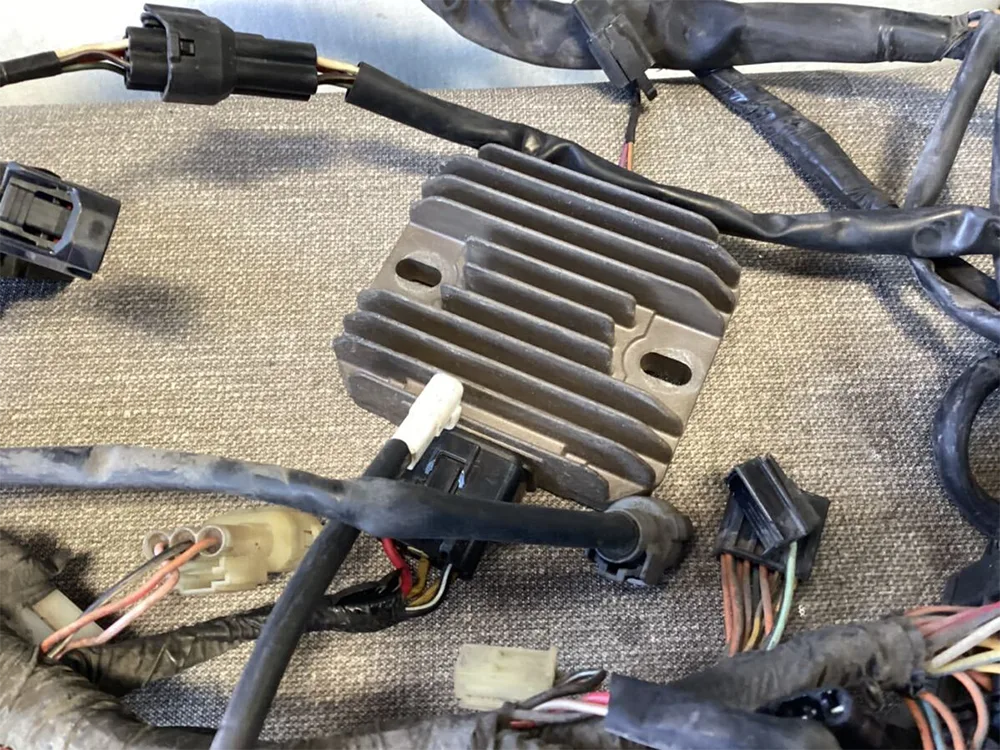

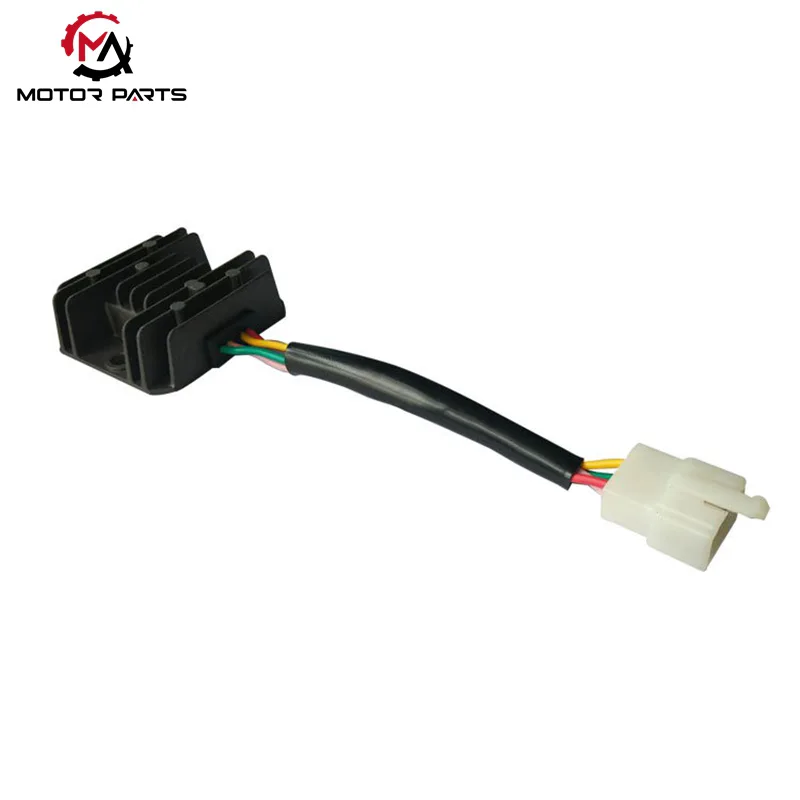

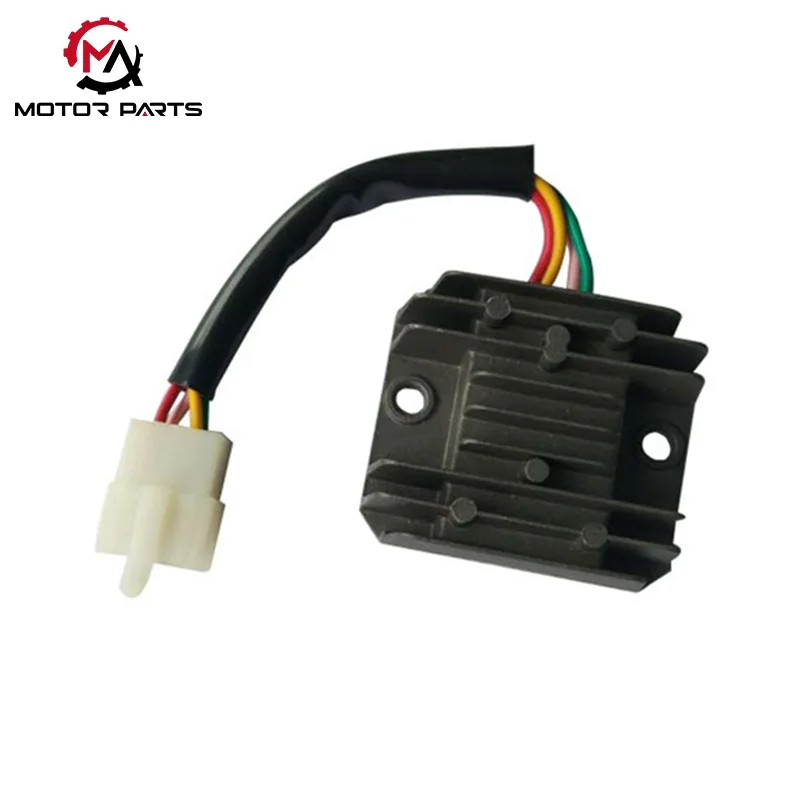

Struktur xüsusiyyətləri: 4 telli 4 pinli dizaynı qəbul edərək, o, 2 AC giriş xəttini (sarı/çəhrayı və ya ağ/sarı), 1 DC çıxış xəttini (qırmızı) və 1 torpaqlama teli (yaşıl) ehtiva edir, istilik qəbuledicisi olan tökmə alüminium qutuda möhürlənmiş və nəmin qarşısını almaq üçün epoksi qatranı ilə möhürlənmişdir.

Gərginlik sabitləşdirmə prinsipi: Qısa dövrə kəsmə gərginlik sabitləşdirmə texnologiyası qəbul edilmişdir. Gərginlik standartı aşdıqda, gərginlik qısaqapanma sızması ilə idarə olunur. Quruluş sadədir, dəyəri azdır və əsas GY6 125 modeli (məsələn, adi skuterlər) üçün uyğundur.

Əsas parametrlər: AC giriş gərginliyi 20-60V, şarj çıxış cərəyanı 0-4A, işləmə temperaturu diapazonu -20 ° C ilə 60 ° C arasındadır.

Gündəlik baxım tabuları

Batareyasız rektifikatorlardan istifadə etmək qadağandır, əks halda yüksək gərginlik elektrik avadanlıqlarını sıradan çıxaracaq;

Uzun müddət boş işləməkdən qaçınmaq üçün istilik qurğusunun tozunu müntəzəm olaraq təmizləyin (bu, həddindən artıq yüklənməyə səbəb ola bilər);

LED fənərləri və digər avadanlıqları yenidən təchiz edərkən, həddindən artıq yüklənmənin zədələnməsinin qarşısını almaq üçün daha böyük çıxış cərəyanı (≥ 6A) olan bir rektifikator seçilməlidir.

Məhsul Parametri:

Max Trading tərəfindən istehsal olunan rektifikatorların üstünlükləri nələrdir?

Gərginlik Sabitliyi: Qapalı döngə geribildiriminə nəzarət texnologiyasından istifadə edərək, çıxış gərginliyi 13.8V ~ 14.4V sağlam diapazonda dəqiq şəkildə kilidlənir, batareyanın həddindən artıq doldurulmasından və qabarıqlığından qaçınır, yalnız ± 0.2V faktiki dalğalanmalarla;

Stabil cərəyan: Quraşdırılmış həddindən artıq cərəyandan qorunma sxemi, həm fənərlərin, həm də GPS-in eyni vaxtda yandırıldığı yüksək yük ssenariləri üçün uyğundur. 18A nominal cərəyan ən çox modifikasiya ehtiyaclarını ödəyə bilər;

Stabil istilik yayılması: Alüminium ərintisi fin dizaynı istilik yayılmasının səmərəliliyini 60% artırır və qabıq yalnız 45 ℃ mühitdə 3 saat fasiləsiz işlədikdən sonra, 70 ℃ təhlükəsizlik həddindən çox aşağıda 48 ℃-ə çatır.

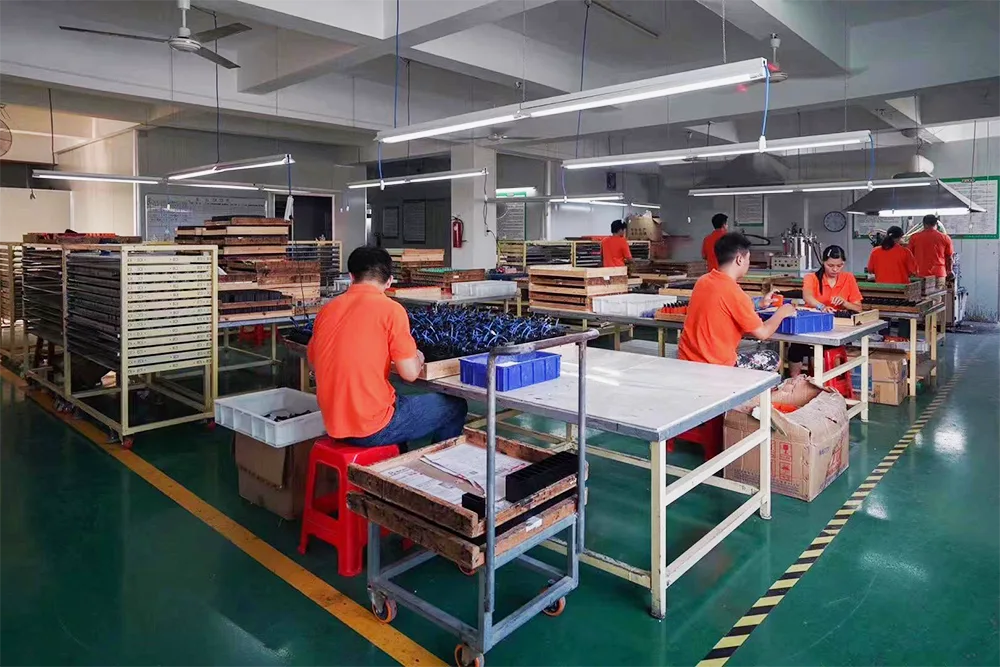

Bizim zavod
